上海淞江减震器集团南通有限公司为您介绍：JDF橡胶减震器的安装说明以及图纸，为图纸是淞江集团技术部提供的，如有需要转载请注明来源于淞江集团南通网站www.songjiangjituan.net。
安装前,请确认淞江集团橡胶减震器的型号和规格是否正确.
安装说明：
所需工具:公制口径17mm(M10)、19mm(M12)、24mm(M16)开口扳手.

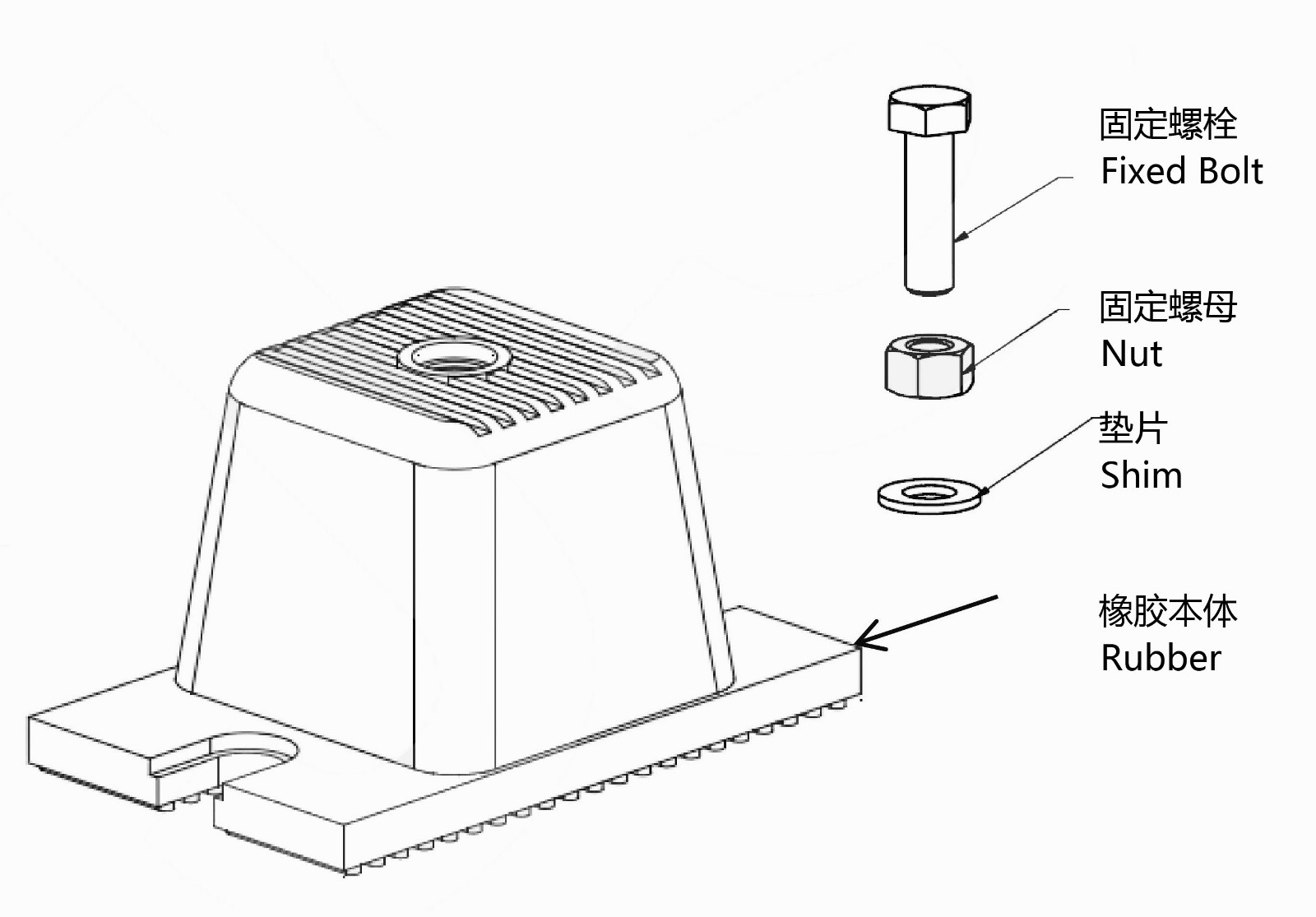

检查附件是否齐全,橡胶减震器是否有缺陷或破损.(如图1)

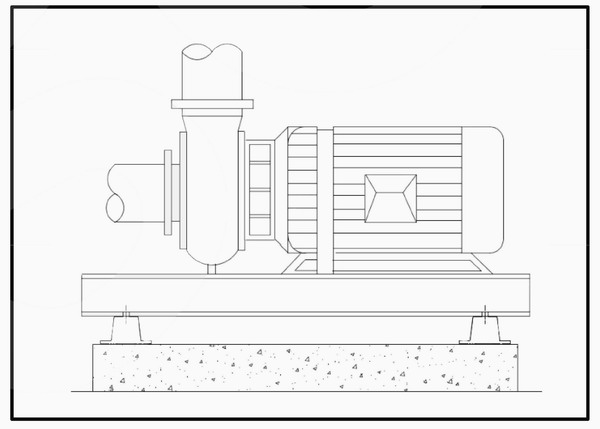

将橡胶减震器放到设备的安装位置.(如图2)

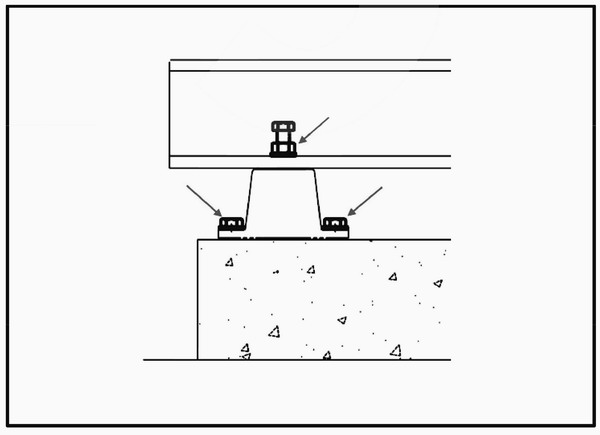

锁紧螺母和垫片,确保设备和橡胶减震器固定到位.(如图3)
JDF型橡胶减震器参数表：
|
型号 Model |
L (mm) |
W (mm) |
H (mm) |
CS (mm) |
A (mm) |
B （mm） |
载荷（kg） |
|
|
Min |
Max |
|||||||
|
JDF-100 |
95 |
53 |
48 |
M10 |
77 |
10 |
50 |
150 |
|
JDF-130 |
127 |
77 |
70 |
M12 |
101 |
14 |
150 |
450 |
|
JDF-180 |
180 |
118 |
70 |
M16 |
149 |
14 |
450 |
1000 |

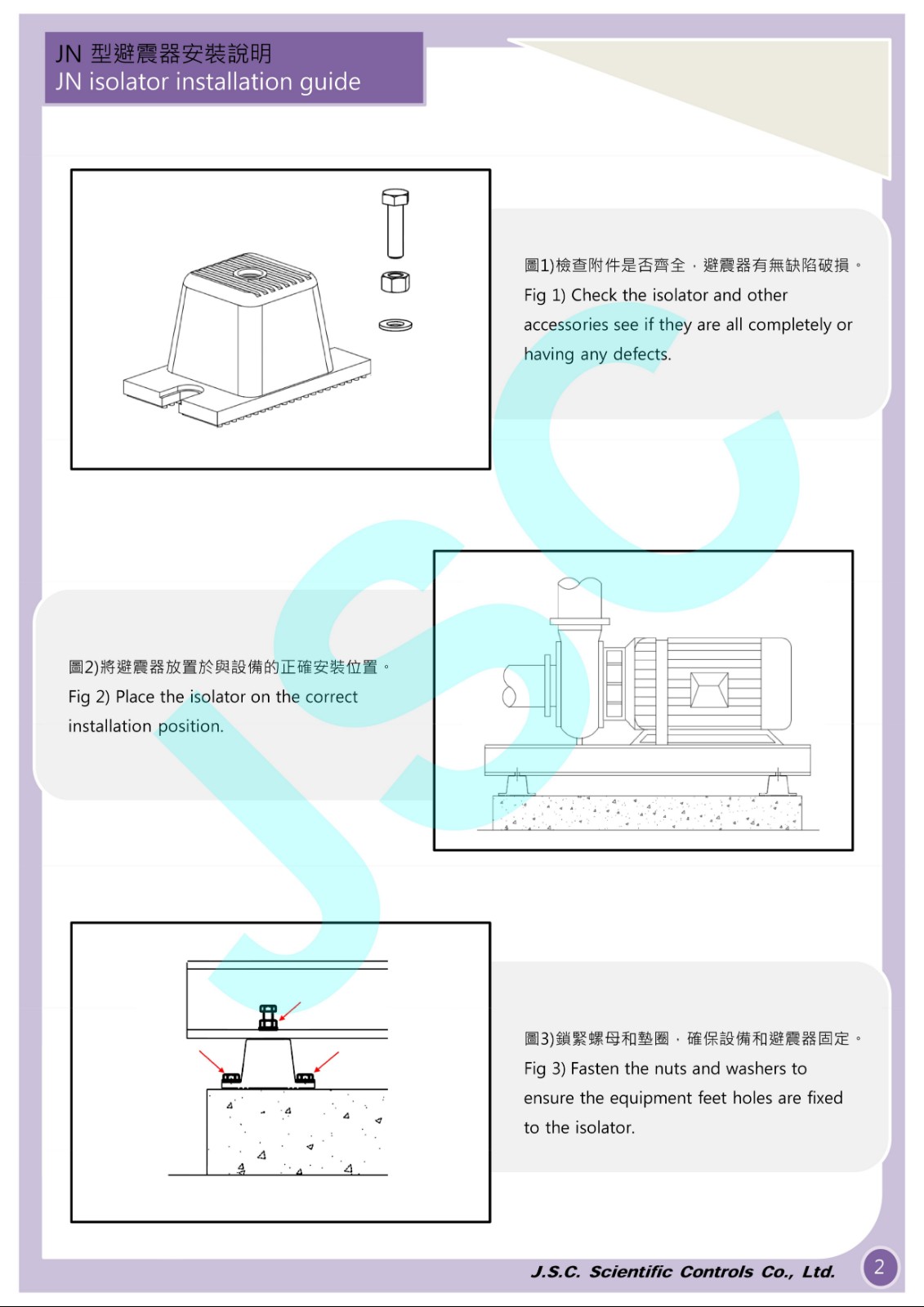

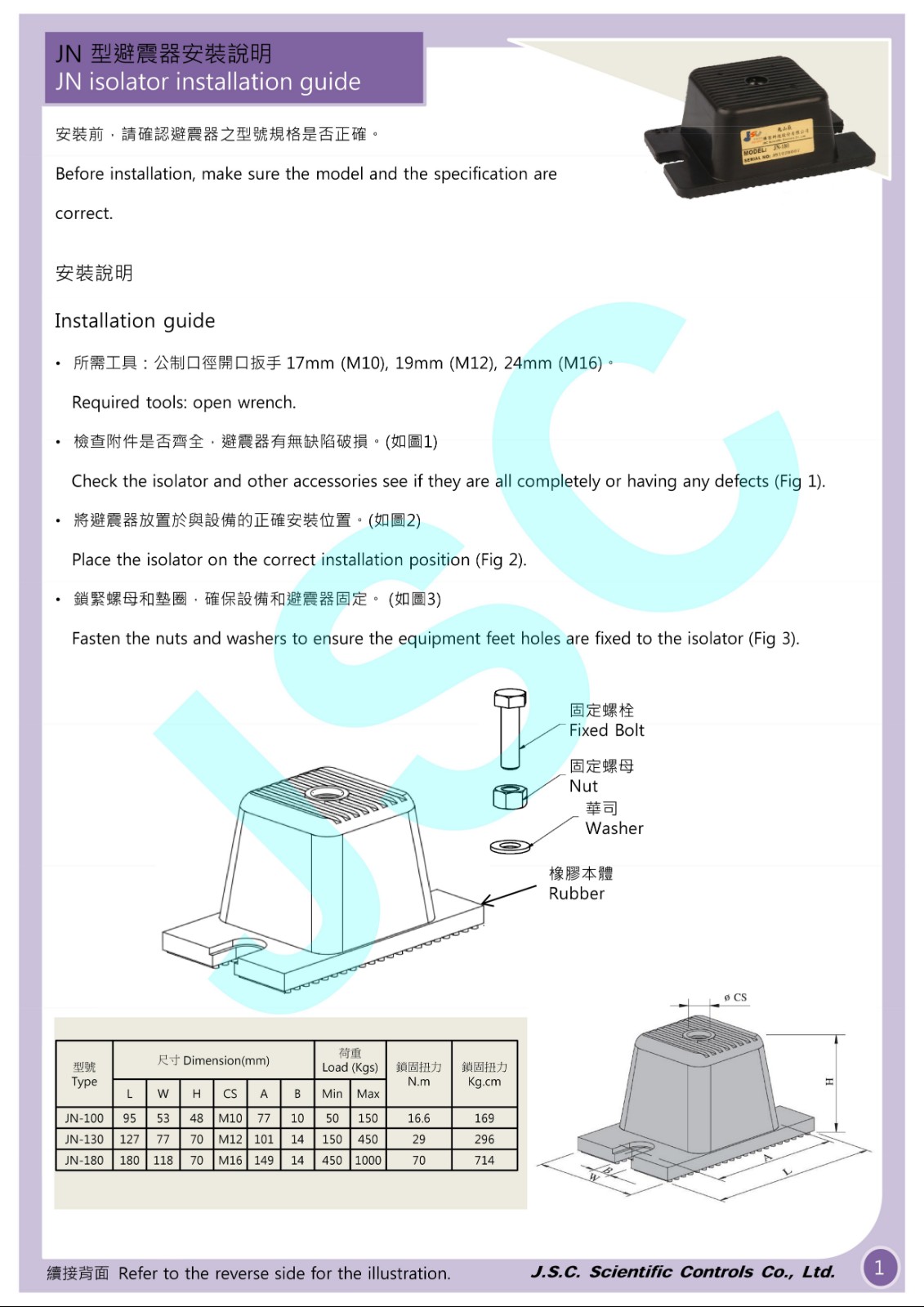

下面是中英文的综合图纸：
