上海淞江减震器集团南通有限公司为您介绍:淞江集团技术讲解ZTF型弹簧减震器安装说明图纸解读,该图纸是有淞江集团技术部提供的,如需转载请注明来源于:淞江集团南通网站www.songjiangjituan.net。

安裝前,请确认弹簧减震器的型号规格是否正确。

所需工具:公制口径19mm (M12)、24mm (M16)、32mm (M22) 开口扳手、爪式千斤顶;在未完成减震器高度调整前,请勿将减震器的压垫取出。请先根据基础螺栓固定孔的位置,与安裝位置预埋基础螺栓。

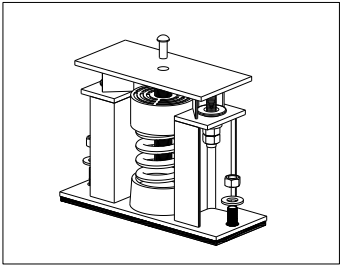

弹簧减震器安放到安裝位置后,先將定位柳钉拿掉。( 如图1 )

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读

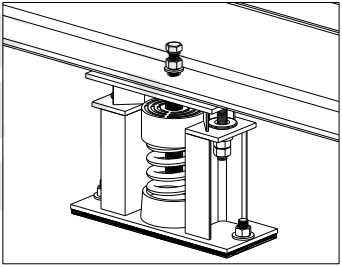

以M12固定螺栓将减震器与设备固定,但不锁紧。( 如图2 )

将减震器利用基础螺栓固定到地面上,並以临时木台固定高度。

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读

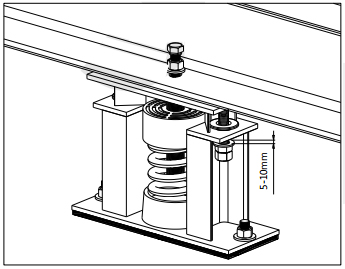

调整弹簧减震器高度时先松掉两边的反掣螺帽5~10mm ,並相对锁紧。( 如图3 )

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读

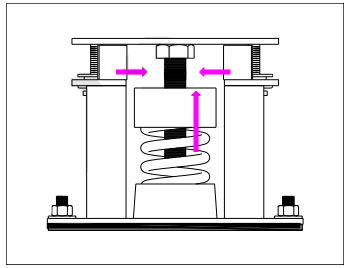

使用公制口径32mm 开口扳手以逆时针方向调整M22螺栓,使弹簧受力下压、弹簧减震器上盖铁上升。(如图4 )

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读

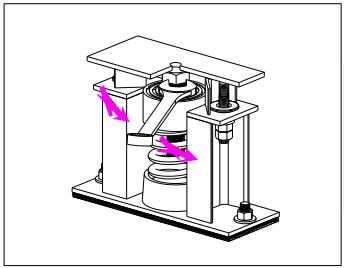

调整至压垫可取出时,即可停止调整并取出木台。( 如图5 )

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读

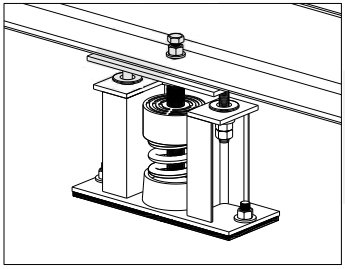

将与设备固定之M12螺栓完全锁紧,即完成安装调整。( 如图6 )

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读

安装后请检查弹簧之下压量,如弹簧压实表示荷重不足没有避震效果。应予更换较大荷重之规格,并请联系本公司人员。安装时,请注意安全。

保养点检项目:每月观察固定螺栓与基础螺栓保持锁紧、保持避震器安装状态&弹簧下压挠度正常。

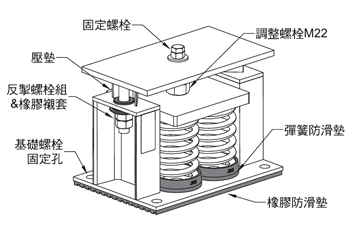

ZTF型弹簧减震器图解:

淞江集团技术讲解ZTF型弹簧减振器安装说明图纸解读
