上海淞江减震器集团南通有限公司为您介绍：技术支持ZTA阻尼弹簧减震器安裝說明，该图纸是有淞江集团技术部提供的，如需转载请注明来源于：淞江集团南通网站www.songjiangjituan.net。
安装前，请确认淞江集团橡胶弹簧减震器的型号和规格是否正确。安装说明；所需工具：M10、M12、M14、M16、M20开口扳手。

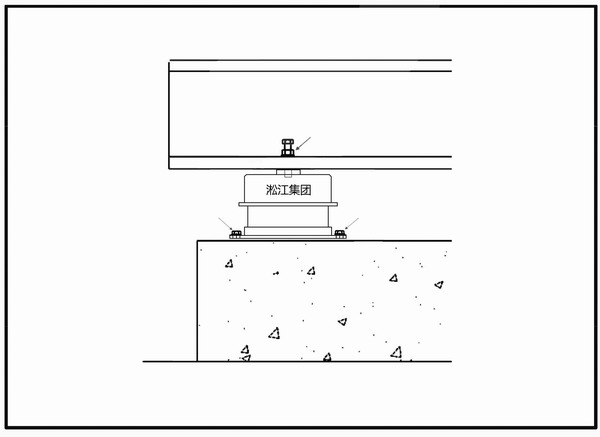

检查附件是否齐全，弹簧减震器是否有缺陷或破损。（如图1）

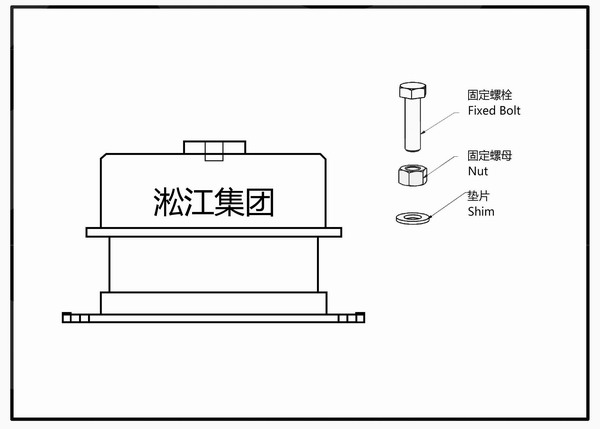

将弹簧减震器放到设备的安装位置。（如图2）

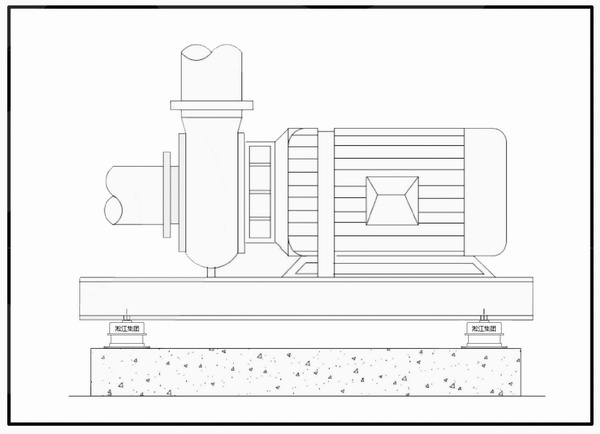

锁紧螺母和垫片，确保设备和弹簧减震器固定到位。（如图3）
安装后请检查弹簧下压量，如弹簧压到底，则表示荷重不足，没有减震效果。应该更换较大荷重的弹簧减震器型号，并请于本公司业务人员联系。安装时 请注意安全。

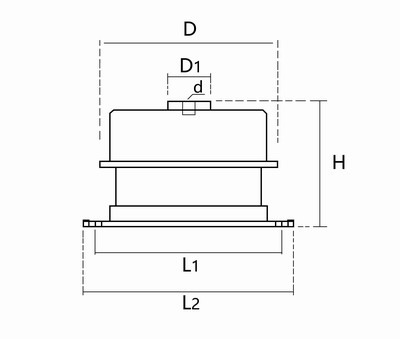

ZTA型弹簧减震器参数表：
|
型号 Type |
最佳载荷 Optimum load（kg） |
外形尺寸 Dimensions（mm） |
||||||
|
H |
D |
L1 |
L2 |
d |
d1 |
|||
|
ZTA-10 |
10 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-20 |
20 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-30 |
30 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-40 |
40 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-60 |
60 |
70 |
65 |
75 |
95 |
10 |
11 |
|
|
ZTA-80 |
80 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-120 |
120 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-160 |
160 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-240 |
240 |
110 |
85 |
105 |
125 |
12 |
11 |
|
|
ZTA-320 |
320 |
145 |
130 |
145 |
165 |
14 |
13 |
|
|
ZTA-480 |
480 |
145 |
130 |
145 |
165 |
14 |
13 |
|
|
ZTA-640 |
640 |
145 |
130 |
145 |
165 |
14 |
13 |
|
|
ZTA-820 |
820 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-1000 |
1000 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-1280 |
1280 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-1500 |
1500 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-2000 |
2000 |
150 |
190 |
210 |
245 |
16 |
15 |
|
|
ZTA-2700 |
2700 |
160 |
320 |
192 |
240 |
20 |
/ |
|
|
ZTA-3500 |
3500 |
160 |
320 |
192 |
240 |
20 |
/ |
|
|
ZTA-4800 |
4800 |
160 |
320 |
192 |
240 |
20 |
/ |
|
